H1

6

mm

N

31

mm

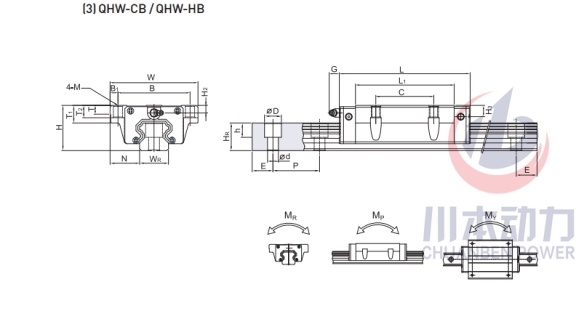

滑塊尺寸

W

90

mm

B

72

mm

B1

9

mm

C

52

mm

L1

93

mm

L

120.4

mm

G

12

mm

M

9

mm

T

8.5

mm

T1

16

mm

T2

15

mm

H2

6.5

mm

H3

6

mm

導軌尺寸

WR

28

mm

HR

26

mm

D

14

mm

h

12

mm

d

9

mm

P

80

mm

E

20

mm

導軌的固定螺栓尺寸

導軌的固定螺栓尺寸

M8*25

Mm

基本動額定載荷

C

56.72

kN

基本靜額定載荷

C0

65.09

kN

容許靜力矩

MR

0.83

kN-m

MP

0.89

kN-m

MY

0.89

kN-m

重量

滑塊

1.44

kg

導軌

4.47

kg/m
