H1

9.5

mm

N

37.5

mm

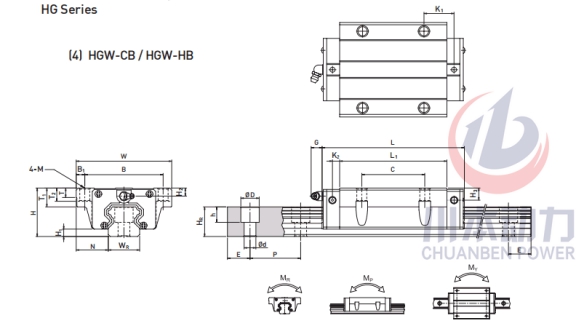

滑塊尺寸

W

120

mm

B

100

mm

B1

10

mm

C

80

mm

L1

128.8

mm

L

171.2

mm

K1

28.9

mm

K2

10

mm

G

12.9

mm

M

11

mm

T

15.1

mm

T1

22

mm

T2

15

mm

H2

8.5

mm

H3

20.5

mm

導軌尺寸

WR

45

mm

HR

38

mm

D

20

mm

h

17

mm

d

14

mm

P

105

mm

E

22.5

mm

導軌的固定螺栓尺寸

導軌的固定螺栓尺寸

M12*35

mm

基本動額定載荷

C

94.54

kN

基本靜額定載荷

C0

136.46

kN

容許靜力矩

MR

2.63

kN-m

MP

2.68

kN-m

MY

2.68

kN-m

重量

滑塊

3.69

kg

導軌

10.41

kg/m
